1。研究背景和重要性

1.1背景概述

随着技术的快速发展，人类社会进入了信息化的时代。从早期的座机电话和有线电视到当今的网络视频监视，5G通信，物联网，电子商务和跨境电子商务，信息网络已经深深地扎根于人们的日常生活中，并且已成为必不可少的部分。信息网络技术不断增长，这是其关键组成部分的信息网络接线技术也受到了越来越多的关注。信息网络接线技术着重于建筑物中的建筑通信网络基础架构，涵盖了诸如电话，局域网（LANS），有线电视（CATV）和Internet之类的集成接线系统。根据研究，多达70％的每日网络故障是由接线质量问题引起的，突出了电​​缆技术人员技能水平对网络质量的关键影响。因此，许多国家和地区将信息网络视为关键职业和技术领域，并增加了他们培养人才的努力。

1.2重要性

世界技能竞赛被称为“技能奥运会”，是一项特殊的信息网络接线竞赛。 2013年，我的国家派选手首次参加比赛。从那时起，越来越多的职业技能学院就致力于该项目的竞争培训。信息网络接线项目竞争不仅要求玩家具有出色的实用运营能力，而且还强调了对理论知识的掌握。因此，建立一个符合世界技能竞赛标准并模拟真实场景的培训室至关重要。

2。信息网络接线项目的分析

1。球员质量要求

信息网络接线项目中的参与者必须具有实用的操作技能和理论知识。他们需要深入了解布线设计要求，遵循国际标准，并精通铺设和测试光电缆，铜电缆和其他电线，以及光纤开关和其他设备。此外，玩家还需要掌握丰富的消耗知识，熟悉电线设备的模型和特征，跟上行业趋势，并掌握最新标准。在竞争和施工过程中，准确掌握项目细节和高质量完成是赢得比赛的关键之一。

2。竞争组成

信息网络接线项目竞赛是一项实用竞争，共有五个主要模块。模块1专注于结构化的集成接线系统；模块2是速度挑战；模块3深入光纤接线系统。模块4模拟办公室和智能家庭应用程序；最后，模块5专注于故障分析和故障排除。

2.1结构化集成电缆系统模块

该模块涵盖了超过五，6A电缆和25对大型对数电缆的铺设和终止，以及室内光电缆的铺设和终止。它被专门分为：建筑网络接线系统，包括安装1A，1B，1C，1E和2A，2B，2C，2C，2E分配框架和电线管理环，电缆提取，电缆管理，电缆管理，终端和其他操作，以及光学电缆的其他操作，以及电缆跳线的生产和安装。此外，还涉及复杂的永久链接的安装，包括终止铜电缆和光纤的复杂永久连接线。

2.2速度挑战模块

（1）铜线终止速度竞赛：参赛者需要将RJ45水晶头到RJ45 Crystal Head Jumper和RJ45模块跳线，然后将其连接到串联的链接中。评估标准包括链接的数量，质量和连续性，是否符合EIA/TIA568B规范，以及终止的外观，操作规格和环境卫生。

（2）纤维融合速度竞争：要求参赛者以环形方式连接两条光电缆，并按照纤维色谱法焊接它们以形成路径。

2.3光纤电缆系统模块

该模块模拟了建筑物之间的光线电缆布线场景，涉及安装光学端盒，配电布线盒，信息输出点及其附件，以及户外光学电缆接线和光纤接头盒的设计。参赛者需要设计光有线接线图，合理分配和管理电缆，并使用仪器进行测试。

2.4办公室和智能家庭应用模块

模拟办公室和智能家庭场景中的网络接线，包括网络信息点，Internet应用程序，信息框布局，无线路由和其他设备设置，电缆铺设和家庭纤维设计。最后，需要测试和验证完成的设备方案。

2.5故障分析和故障排除模块

使用指定的测试设备，例如光电计，电缆电表等，以测试铜电缆和光纤链接。参赛者需要分析和故障排除在检测过程中发现的问题和故障，并填写故障诊断表。

3。信息网络的系统规划电缆电缆培训室

3.1培训室建设指南

培训室是培养玩家和学生信息网络实践功能的核心设施，其构建必须遵循以下准则：

1。与竞赛标准保持一致：培训室设备，工具，配件和教科书应与世界技能竞赛的要求一致，以确保训练与竞争之间的无缝联系。

2.技术尖端：培训室的配置需要跟上技术发展的步伐，不仅满足日常的教学和培训需求，而且还可以确保所学的技能在将来具有竞争力并降低技术迭代带来的培训成本。

3.模块化布局：七个典型场景（例如速度竞争，办公室和家庭，地板和建筑布线等）是为信息网络接线项目的五个主要模块而设计的。通过模块化设计，可以增强培训室的可扩展性和灵活性，并适应竞争内容的连续更新。

4。高兼容性：培训室必须与各种电线（电缆，光纤，铜电缆）和设备兼容，以满足从有线到无线的各种传输和布局需求，并确保培训的全面和实用性。

3.2培训室建设过程

3.2.1位置选择政策

（1）适当的区域：确保培训室可以容纳约40名学生，同时分为六个主要领域：多媒体教学，显示，基本技能操作，故障测试，项目演习和材料存储，总面积不少于350平方米。

（2）合适的环境：位置选择应考虑设备消耗品的存储条件，优先考虑干燥和通风位置或配置除湿设备，以确保设备免受金属氧化的保护。

（3）足够的照明：良好的自然照明或足够的人造照明，以减轻长期操作期间学生的视觉负担并提高训练效率。

（4）干扰最小化：远离拥挤的区域和噪音来源，避免外部信息干扰，尤其是在无线设备安装和调试期间，以确保培训环境的纯度。

3.2.2设备选择和管理

设备选择必须遵循既定标准。同时，它配备了具有丰富管理经验的管理人员，并且熟悉信息网络接线技术，负责日常维护设备，故障排除和补充消耗品，以确保教学和培训活动的顺利进步。管理人员应该能够快速应对设备问题，并确保培训室的有效操作。

3.2.3培训室安全管理和保护过程

作为针对参赛者和学生的重要学习和培训场所，培训室整合了许多电气设备和多样化的培训场景，因此其安全管理至关重要。为了确保培训室的安全操作，需要采取以下措施：

1。综合灾难保护：培训室应配备足够的灾难保护设备，例如电力，火灾和防水设备，并定期检查和维护，以确保设备状况良好。对于涉及强电力的设备，必须建立一个完整的接地系统以防止发生故障。

2.安全保护设施：鉴于在学习和培训期间可能涉及诸如攀爬之类的高风险运动，培训室应配备必要的保护设施，例如安全护栏，防滑地板等，以最大程度地减少发生事故的风险。

3.安全教育和培训：定期组织教师，学生和管理人员参加安全教育和培训，涵盖培训室安全规则和法规，紧急撤离程序，灾难响应措施等。同时，同时将详细的安全操作过程制定并打印到文档中，以确保每个成员都可以熟悉并遵守培训室的安全环境。

通过实施上述措施，培训室的安全管理水平可以有效地改进，可以为参赛者和学生创建安全有效的学习和培训空间。

4。每个功能区域的详细说明

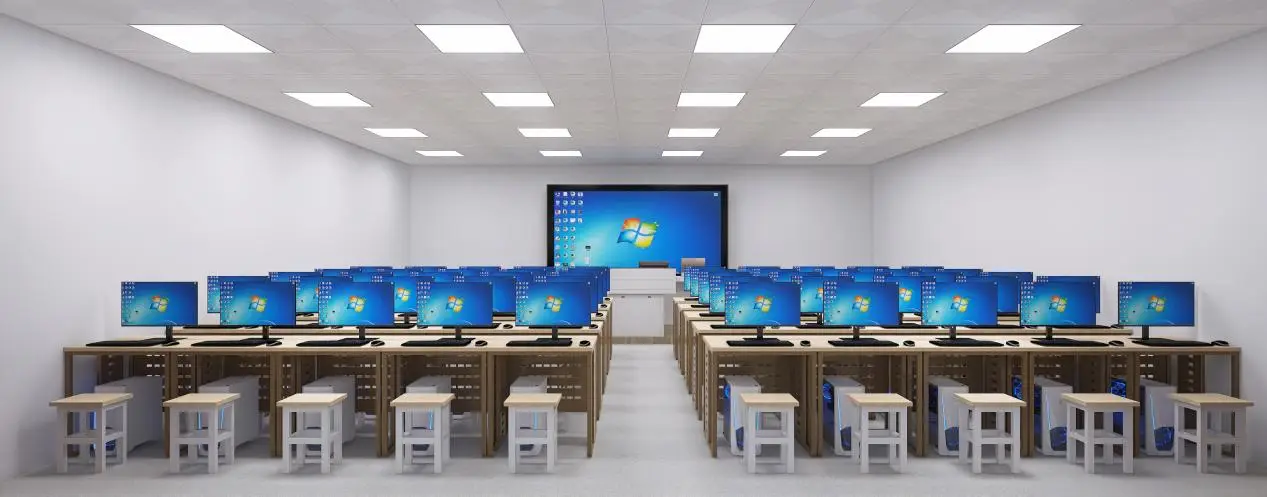

4.1多媒体教学区域

鉴于信息网络接线竞赛对参赛者的理论知识的严格要求，已经出现了多媒体教学领域，以满足教师教学和演示的需求，并帮助参赛者和学生全面了解信息网络接线。

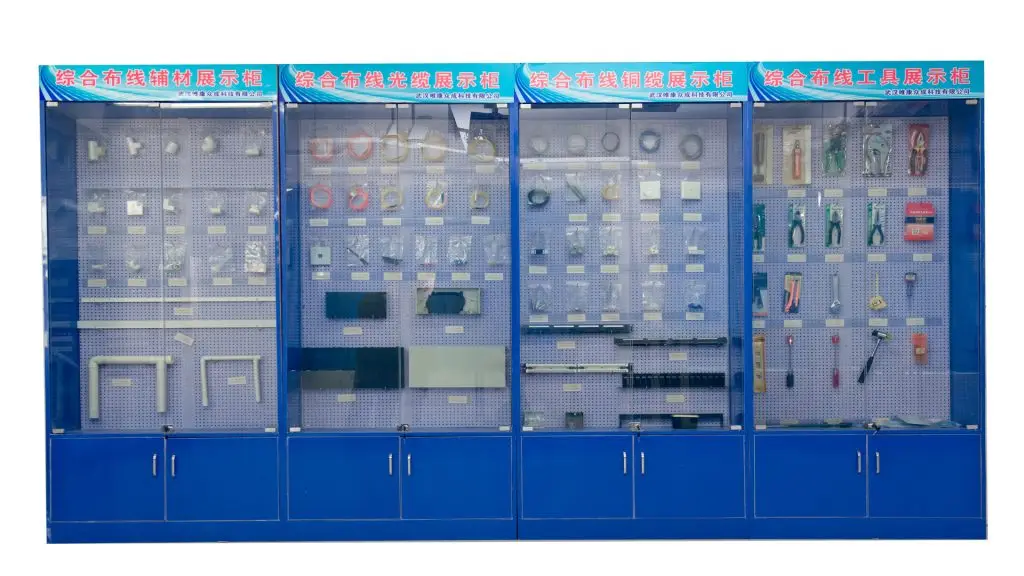

4.2显示区域

该领域全面显示了用于集成接线的各种类型的电缆，工具，消耗品，桥梁和其他子系统以及各种路由方法。其中，常用的工具显示柜，铜线电缆设备显示柜，布线材料显示柜，桥梁显示区域，管道系统安装规范显示设备以及信息网络接线子系统显示设备等，一起构成了这个始终持久和教育空间。

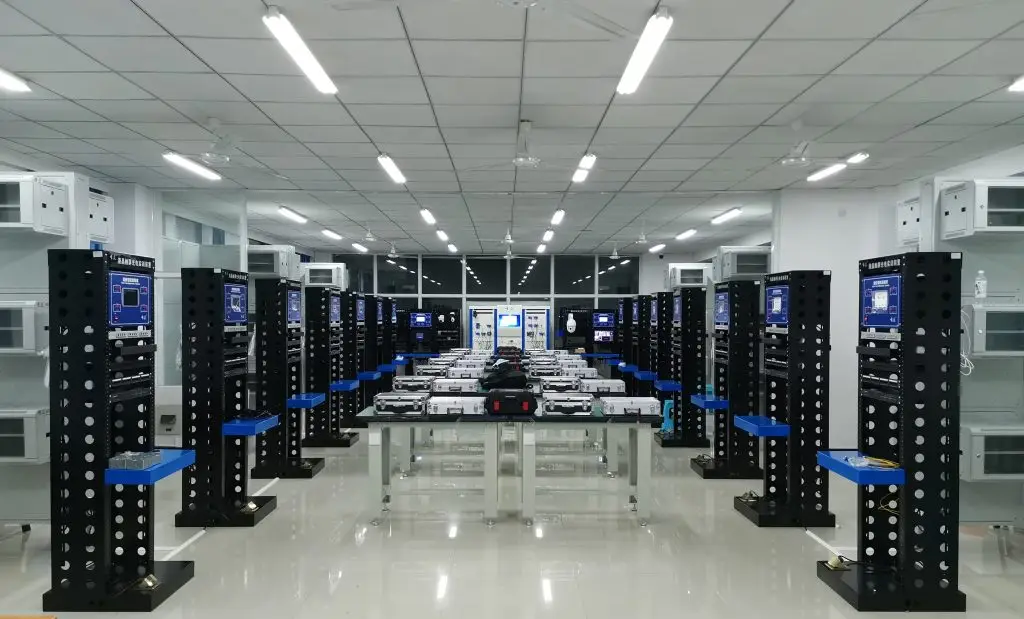

4.3基本技能操作区域

该领域的重点是用于信息网络接线的基本技能培训，例如水晶头和纤维终止，信息插座安装，跳线布局和夹紧等。同时，它也可以用作快速竞争的场景，为玩家提供了实践训练的机会。

4.4链路故障测试区域

作为故障排除的实用区域，链路故障测试区域可以测试电缆和光纤通道链接的激活和参数，包括系统接地实施和屏蔽测试，FTTH激活测试等。此外，该区域还具有开放式电路，短路，串扰，超长，超长，回报率，回报率和其他型号的铜电缆和其他测试型效果和填充型号和填充型号和填充有限和填充有限和其他型号和填充有限和填充有限和填充有限和填充有效的和填充有效的。

4.5项目演习区

该区域根据竞争的内容设置相应的场景，例如建筑物等之间的工作区域，家庭区域和光纤布局区域，以便参赛者可以模拟和完成实际工程场景，例如视频监视，建筑对讲机和数字会议，从而全面地改善其全面功能。

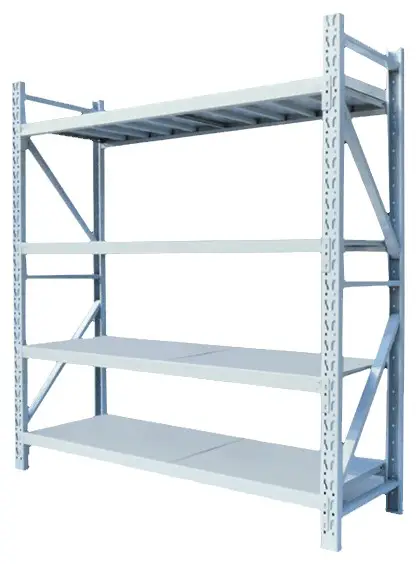

4.6材料存储区域

材料存储区用于存储培训室所需的消耗品，工具和设备，并具有特殊的材料拾取区。为了确保培训室的标准化操作，该地区需要由经理严格标准化管理。
